硅胶模具与硅胶制品工程案例参考
从模具设计图、型腔与分型实拍，到食品、医疗和工业硅胶产品图片，了解伟业达的定制开发方向与工程评估重点。
本页内容 CONTENTS
本页将资料分为三类：模具设计图、模具加工／型腔实拍、产品与应用图片参考。设计图不等同于已量产产品，产品图片也不代表某一项目已经完成特定性能测试。涉及客户名称、订单数据和测试结果的内容，只有在资料完整并获得授权后才会公开。
模具设计与型腔结构
模具开发不仅是复制产品外形，还要同时考虑分型、排气、进胶、定位、脱模和后续检验。以下图片用于展示不同的工程关注点，具体结构仍需结合客户图纸、材料和设备条件评估。
液态硅胶包胶模具
围绕基材、嵌件定位、包覆区域、流道与分型面进行评估。硅胶与基材的结合表现，需要按材料组合和表面状态安排试样验证。
- 基材牌号与尺寸版本
- 嵌件定位及包覆厚度
- 结合界面与脱模方向
固态硅胶多穴模具
多穴方案需要把产品外形、穴距、整板尺寸、排气和取件动作放在一起评估。穴数增加不代表产能和成本会按比例变化，仍需结合设备与订单节拍确认。
- 单穴外形与关键尺寸
- 穴数、穴距及整板空间
- 成型、修边与取件方式

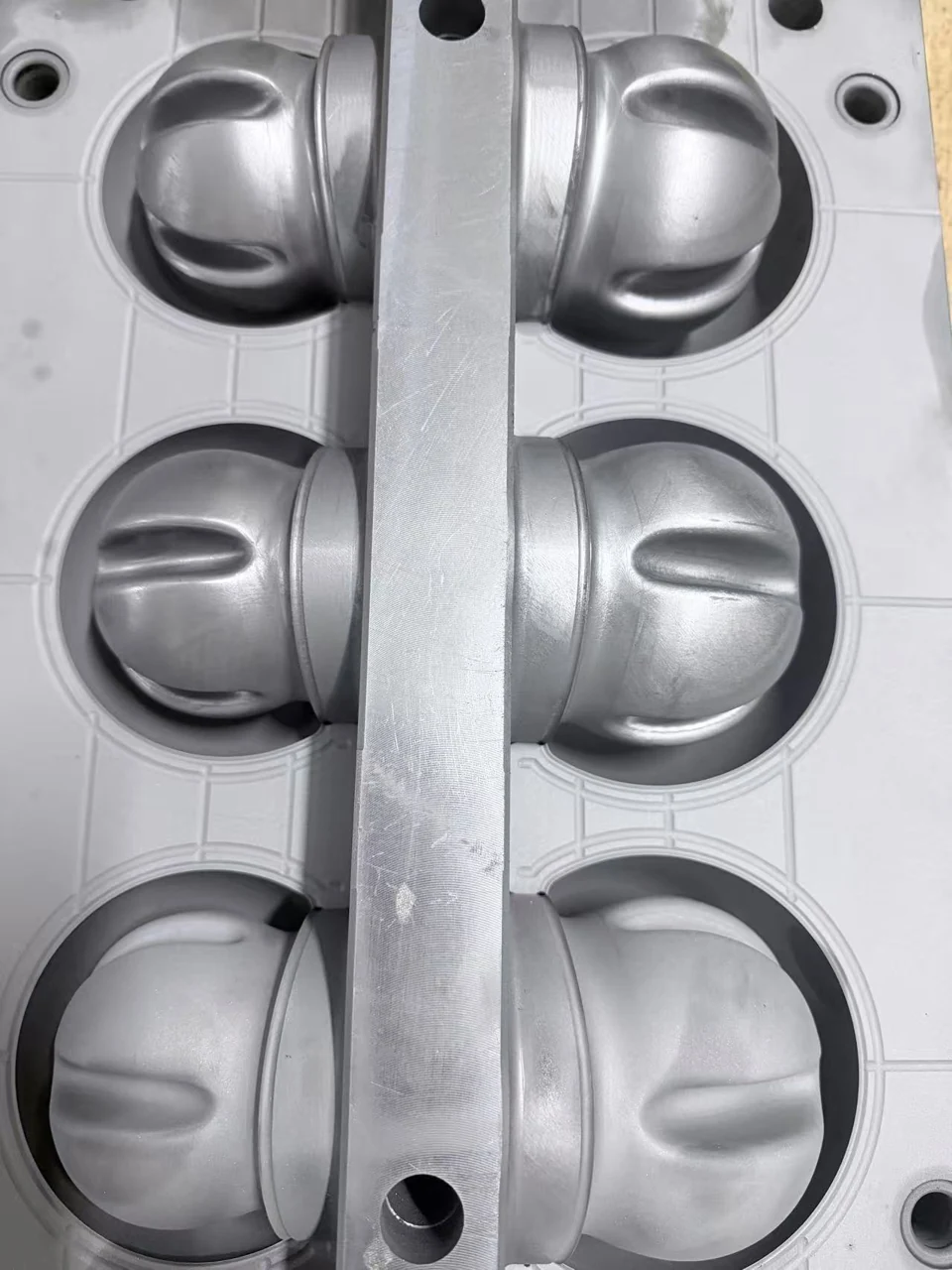

型腔曲面与细节检查
从实拍图可以观察型腔轮廓、表面状态和局部结构。正式验收时，还需要对照图纸检查尺寸、纹理、表面缺陷及成型后的产品表现。
- 型腔轮廓与曲面连续性
- 局部纹理和边缘细节
- 图纸尺寸与实测记录

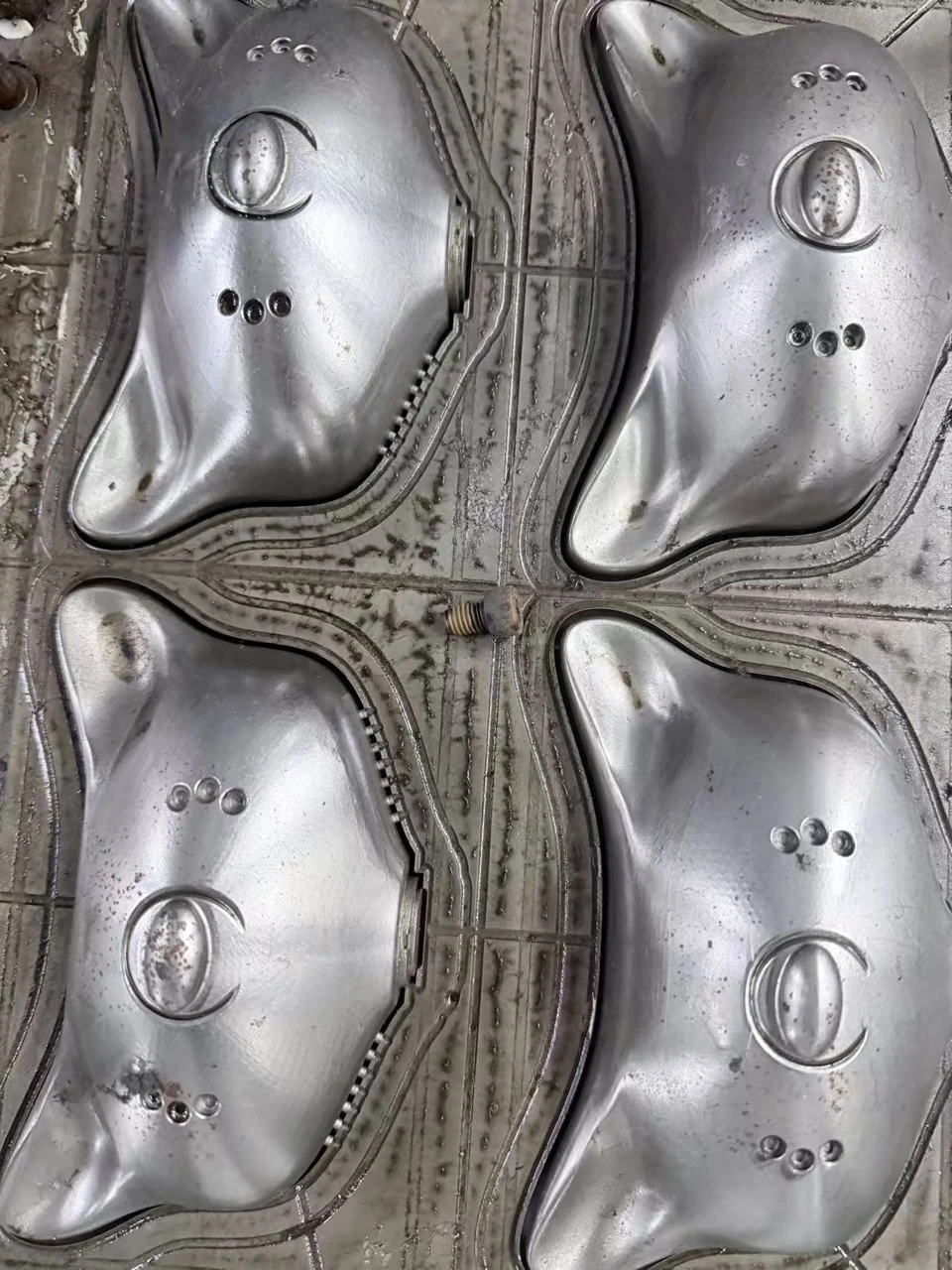

异形结构与分型区域
异形产品需要提前讨论分型位置、主要外观面、修边空间和脱模顺序。把允许的分型痕迹及外观限度写进图纸或确认资料，有助于减少验样分歧。
- 分型位置与外观面
- 修边空间及飞边控制
- 脱模方向和结构风险

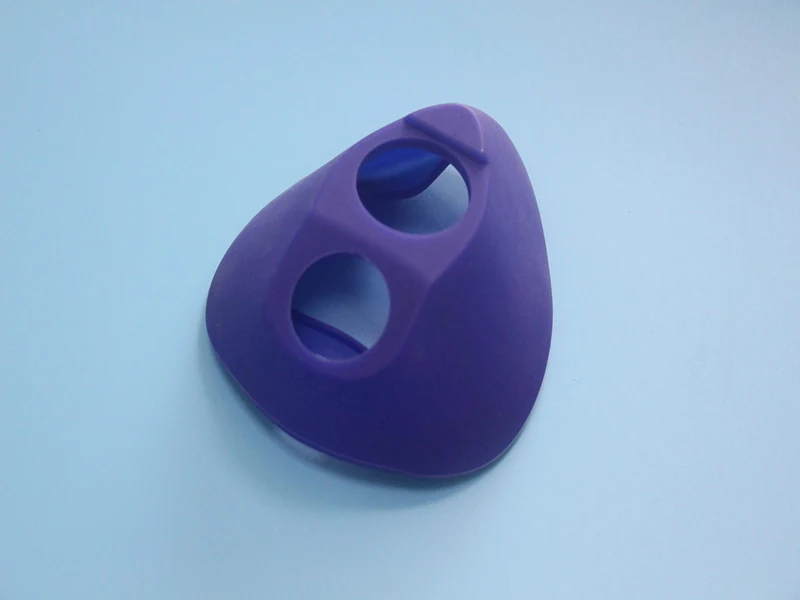

按应用领域查看产品参考
伟业达重点服务食品级硅胶模具与医用级硅胶制品，同时承接穿戴、电子、母婴、厨房日用及工业配件定制。以下图片用于帮助识别产品方向，不替代技术图纸或样品确认。
不同项目需要确认什么
| 项目方向 | 询价前需要的资料 | 样品阶段重点 |
|---|---|---|
| 食品模具 | 成品尺寸、目标克重／容量、配方或密度、穴数、整板尺寸、托盘或设备有效空间。 | 实际配方试浇、充填、脱模、单穴重量、纹理和清洗操作。 |
| 医疗设备配件 | 配合件图纸、接口尺寸、接触部位与时长、材料要求、清洁／灭菌条件及目标市场规范。 | 尺寸与装配、外观、功能表现，以及按项目规范安排的材料或专项验证。 |
| 双色与嵌件包胶 | 基材牌号、嵌件图纸、表面状态、包覆区域、分色边界和供料责任。 | 定位稳定性、结合界面、外观、装配和约定的拉脱／功能验证。 |
| 工业密封与结构件 | 沟槽和配合图、接触介质、温度、压力／载荷、运动方式和目标寿命要求。 | 压缩与回弹、装配、密封或运动测试；测试条件应与实际工况对应。 |
从参考图到项目报价
如果暂时没有完整图纸，可以先发送产品照片、用途、关键尺寸和预计数量。初步评估不等同于最终报价；结构、材料、模具和验收要求确认后，再形成正式方案。
常见问题
这些图片是否代表完整的客户量产案例？
本页明确区分模具设计图、模具实拍和产品图片参考。未取得授权的客户名称、订单金额、产能和测试结果不会被写成案例成果。若需公开完整客户案例，需要先确认客户授权及对应的项目记录。
只有产品照片，可以先评估吗？
可以先做初步评估。请补充用途、多角度照片、尺寸参考、材料或接触条件及预计数量；准确报价和开模安排需在结构与技术要求确认后确定。
图片看起来相似，就能按图片直接生产吗？
不能。图片无法完整表达内部结构、尺寸公差、材料牌号和验收要求。生产前需要确认二维图、三维文件或实物样品，以及适用的检验条件。
医疗配件能否直接按“医用级”要求生产？
需要先说明具体接触用途、接触时长、清洁或灭菌条件、目标市场及客户规范。硅胶配件的制造能力不等同于成品医疗器械的注册或认证资格，专项验证需按项目确认。
