WYD / ENGINEERING & MANUFACTURING
线束护套定制
线束护套需确认线径、护套长度、两端收口和直管或波纹结构，兼顾装配与弯曲空间。
WYD / CUSTOM DEVELOPMENT
线束护套的定制重点
运动余量与防护，从结构要求推进到样品确认。
- 交付方向
- 硅胶成品配件
- 开发资料
- 线径、护套长度等尺寸及用途
- 验样重点
- 活动空间 · 接口保持
DESIGN / BOOT

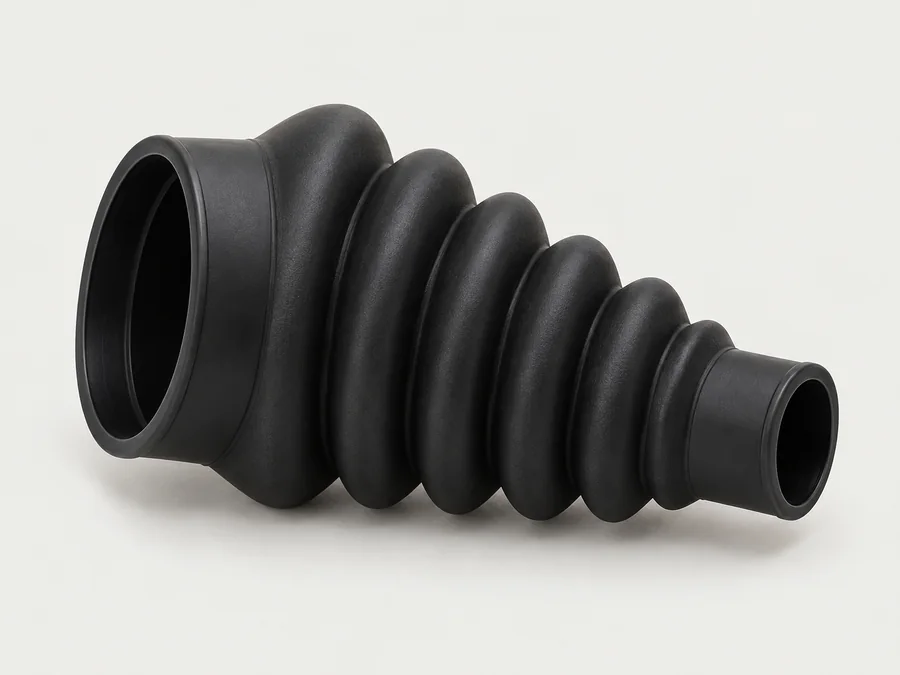

线束护套：运动余量与防护
护套需同时给出自由状态和工作状态。弯曲、拉伸、压缩或摆动会改变最薄位置的应力和接口保持，不能仅检查静止外形。安装顺序、拆装空间和两端固定方式应在开发时确定。
DESIGN DETAILS
开发时，值得提前讨论的细节
线径和端部配合同时标注
说明线束截面、出线方向与连接器尺寸，直管、台阶和波纹形式需结合装配空间选择。
实际布线后检查弯折
使用实际线束和壳体检查安装、转弯与保持，关注端口、薄壁过渡及运动时是否干涉。
询价时需要确认哪些参数？
| 确认项目 | 说明 |
|---|---|
| 线径 | 提供该参数的图纸标注或参考实物，写明数值、单位、允许偏差及测量位置。 |
| 护套长度 | 标注长度、单位与起止基准；有配合要求时补充关键公差和装配位置。 |
| 直管或波纹 | 提供该参数的图纸标注或参考实物，写明数值、单位、允许偏差及测量位置。 |
| 两端收口 | 提供该参数的图纸标注或参考实物，写明数值、单位、允许偏差及测量位置。 |
同时说明首批数量、预计月用量、颜色、主要外观面及包装要求。尺寸不完整时，可先提供现有资料并列出待确认项。
样品确认重点
装配实际线束，检查安装、弯曲和与周边结构的干涉情况。
建议随样品一起确认的验证记录
| 针对本产品的检查 | 建议记录的条件与结果 |
|---|---|
| 活动空间 | 在最大及最小工作位置检查折叠、相互摩擦和周边干涉。 |
| 接口保持 | 使用真实线束或机构检查两端卡位、收口和装配。 |
| 循环与环境 | 按约定运动幅度、速度、温度及介质进行验证，并记录变化位置。 |
试样记录应同时注明图纸与材料版本。检查条件、抽样数量及允许结果由双方在项目中约定，便于把一次验样转化为后续交付的验收依据。
记录图纸版本、样品编号、实测结果与修改项，确认最终要求后再安排后续生产。
材料与工艺如何确认？
可先按模压或相应模具制作方案评估，再结合材料、结构、脱模方式与预计批量确认。
检测与文件要求
请根据实际用途提出材料、功能和文件要求。硬度、耐温、阻燃、绝缘或耐介质等性能需落实到材料与验证条件，不由产品名称直接推定。
影响费用的因素与交付方式
波数、深腔、薄厚过渡与固定边影响加工和脱模；防护等级或循环寿命需按完整总成验证。
包装与版本管理
按图号与版本区分规格，保护密封面、唇口、薄壁和安装边。背胶、嵌件或开缝等工序需列入交付清单，便于收货与总成装配核对。
报价与相关产品
报价依据本项目图纸、材料、数量和验收要求确定。不同结构的模具费与成品单价应分别评估；起订量与具体排期在报价时确认。
