WYD / ENGINEERING & MANUFACTURING
线夹护套定制
线夹护套需确认开口、线槽宽度、长度与卡扣配合，安装方式应与线束结构匹配。
WYD / CUSTOM DEVELOPMENT
线夹护套的定制重点
安装界面与保护边界，从结构要求推进到样品确认。
- 交付方向
- 硅胶成品配件
- 开发资料
- 开口宽度、线槽宽等尺寸及用途
- 验样重点
- 孔位和安装面 · 保持与拆装
DESIGN / CLIP

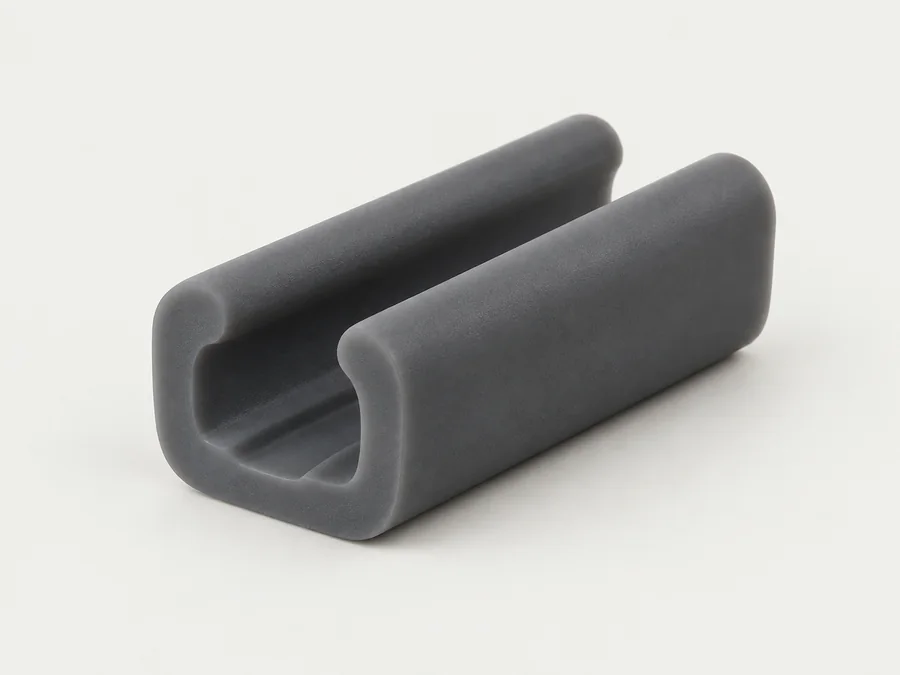

线夹护套：安装界面与保护边界
保护件应从被套件或安装孔出发，确认装入方向、保持、拆卸及线缆空间。要实现绝缘、防水或防尘等功能，除几何配合外，还需要材料与总成层面的验证；产品名称本身不代表已取得某个等级。
DESIGN DETAILS
开发时，值得提前讨论的细节
线槽与开口应配套确认
提供线径、线束数量、卡扣和壳体安装位置，说明是否需要多次拆装及线束活动空间。
检查固定与线缆表面
用实际线束检查卡入、保持和拆卸，观察开口边缘和接触位置，避免只按空槽宽度确认。
询价时需要确认哪些参数？
| 确认项目 | 说明 |
|---|---|
| 开口宽度 | 标注宽度方向、测量位置和单位；不同断面或上下宽度不同时分别给出。 |
| 线槽宽 | 提供配合槽口剖面、尺寸与允许偏差，标注装配后压紧或活动间隙。 |
| 长度 | 标注长度、单位与起止基准；有配合要求时补充关键公差和装配位置。 |
| 是否带卡扣 | 说明具体使用与结构要求，可提供局部图、配合图纸或参考实物。 |
同时说明首批数量、预计月用量、颜色、主要外观面及包装要求。尺寸不完整时，可先提供现有资料并列出待确认项。
样品确认重点
用实际线夹和线束检查安装、保持和边缘接触，观察是否产生局部挤压。
建议随样品一起确认的验证记录
| 针对本产品的检查 | 建议记录的条件与结果 |
|---|---|
| 孔位和安装面 | 提供被套件、孔口和板厚，核对法兰、卡位和穿线后形态。 |
| 保持与拆装 | 使用实际设备检查安装、拔出、拉环或固定边，记录操作限制。 |
| 环境与功能 | 给出温度、介质、运动及电气条件，按约定方法确认对应防护或绝缘要求。 |
试样记录应同时注明图纸与材料版本。检查条件、抽样数量及允许结果由双方在项目中约定，便于把一次验样转化为后续交付的验收依据。
记录图纸版本、样品编号、实测结果与修改项，确认最终要求后再安排后续生产。
材料与工艺如何确认？
可先按模压或相应模具制作方案评估，再结合材料、结构、脱模方式与预计批量确认。
检测与文件要求
请根据实际用途提出材料、功能和文件要求。硬度、耐温、阻燃、绝缘或耐介质等性能需落实到材料与验证条件，不由产品名称直接推定。
影响费用的因素与交付方式
薄壁、卡扣、孔口、嵌件和材料功能要求影响开发。不同安装板厚、线径或设备版本需分别核对。
包装与版本管理
按图号与版本区分规格，保护密封面、唇口、薄壁和安装边。背胶、嵌件或开缝等工序需列入交付清单，便于收货与总成装配核对。
报价与相关产品
报价依据本项目图纸、材料、数量和验收要求确定。不同结构的模具费与成品单价应分别评估；起订量与具体排期在报价时确认。
